02.04.04. Компьютерная томография: как разобраться в шкале Хаунсфилда?

Константин из Москвы спрашивает: Как разобраться в шкале Хаунсфилда? Я никак не могу запомнить сколько HU чему соответсвует.

Отвечает Хоружик С. А: Шкала Хаунсфилда – это один из основных инструментов, посредством которого строится диагностика в компьютерной томографии.

После сканирования объекта и компьютерной обработки сигнала реконструируется графическое изображение среза (графическая матрица). При этом каждой ячейке матрицы соответствует расчитываемый компьютером коэффициент абсорбции (КА) тканей, он же коэффициент ослабления, выражаемый в единицах Хаунсфилда (ед. Н, или Hounsfield Units, или HU). КА по смыслу аналогичен степени почернения рентгенограммы, т.е. он показывает на сколько ткань способна поглощать (ослаблять) рентгеновские лучи. Кость поглощает рентгеновские лучи сильнее других тканей и имеет наибольший КА (+800+3000 ед. Н). Воздух практически не поглощает и имеет наименьший КА (-1000 ед. Н). КА воды принят за 0. При этом, чем больше КА ткани, тем сильнее она поглощает излучение, тем меньше фотонов излучения доходит до детектора томографа и тем более белой она выглядит на КТ: кость самая белая, воздух самый черный. Т.о. различение нормальных и патологических образований на КТ производится по градациям перехода от черного к белому цвету (градациям серого цвета). КА является основной характеристикой КТ-изображения по плотности и в современных КТ колеблется от -1000 до +3000 ед. Н. Некоторые ткани и соответствующие им параметры плотности, выраженные в единицах Хаунсфилда, представлены на Рисунке.

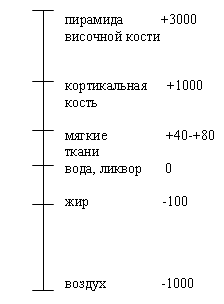

Рисунок. Шкала Хаунсфилда.
