Проблемы и источники ошибок при УЗИ тазобедренных суставов.


1

2

3

4

5

6

7

8

9

Рис. 3. Примеры качественных и непригодных сонограмм тазобедренных суставов.

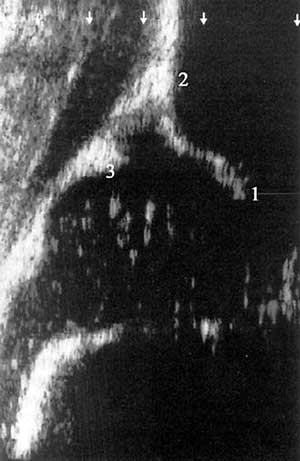

(Слева) Сонограмма новорожденного, 7.5 MHz. Все структуры представлены правильно.
1 - нижний край подвздошной кости,
2 - ость подвздошной кости,
3 - суставная губа.

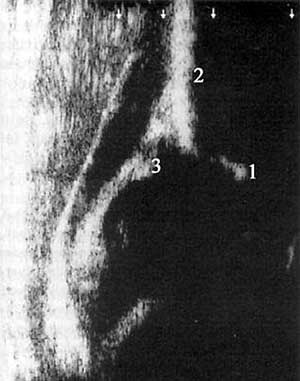

(Справа) Тот же сустав, что и в предыдущем снимке. Полностью непригодная сонограмма.
1 - нижний край подвздошной кости малозаметен,
2 - ость подвздошной кости слегка изогнута назад (прогиб силуэта подвздошной кости и закругление костного выступа).

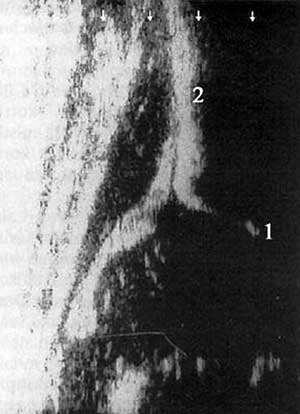

(Внизу). Тазобедренный сустав 2 недельного младенца. Нижний край подвздошной кости (1) представлен не как четкое, ясно ограниченное эхо, а «смазан». Непригодная в целом сонограмма, хотя ость (2) и суставная губа (3) имеют правильный вид.
