Ультразвуковая диагностика дисплазии тазобедренных суставов.

2 3 5 6 7 8

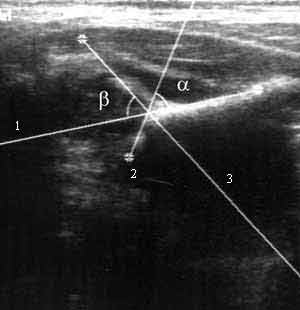

Рис. 3. Схема проведения линий по Графу:
1 - основная линия,
2 - линия костной крыши,
3 - линия хрящевой крыши.

Данная схема используется для диагностики подвывиха и вывиха бедра, при которых угол альфа < 43о, а угол бетта > 77о. В норме угол альфа > 60о, а угол бетта > 55о.



Новости лучевой диагностики 1998 2: 19-21
